Popis

Prehľad produktov

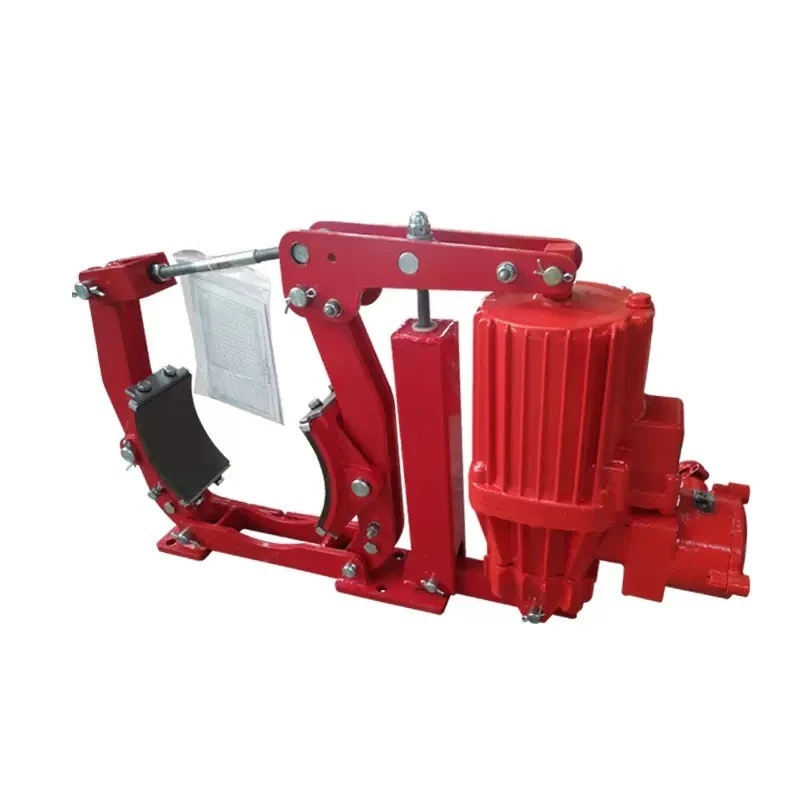

Naše bubnové brzdy z oceliarskeho priemyslu sú pružinové{0}}aplikované, vypínacie{1}}bezpečnostné brzdy navrhnuté tak, aby poskytovali nepretržité, spoľahlivé spomalenie a{2}}bezpečný prídržný krútiaci moment v extrémnych horúčavách, pri vysokofrekvenčných pracovných cykloch-a intenzívnych prašných podmienkach hutníckych zdvíhacích systémov žeriavov a panví.

Inžinierstvo pre vysoké-teploty a vysoké zaťaženie

Metalurgia odolná voči tepelným šokom:Odliatok z vysokokvalitnej legovanej tvárnej liatiny (220 až 260 HBW) špecificky stabilizovanej, aby sa zabránilo štrukturálnemu praskaniu a geometrickým deformáciám počas rýchlych teplotných výkyvov až do 450 stupňov Celzia.

Ťažká-sintrovaná trecia matrica:Vybavené prvotriednymi sintrovanými kovovými obloženiami na báze železa- alebo medi-, ktoré si zachovávajú úplne stabilný koeficient trenia (0,38 až 0,45) pri nepretržitej vysokej-tepelnej prevádzke, čím sa eliminuje tepelné vyblednutie.

Vysoká-ochrana okolitej izolácie:Prepojené ovládače a cievky sú vybavené izoláciou triedy H alebo tropikalizovanou izoláciou triedy H (teplotné limity 180 stupňov Celzia), ktorá zabraňuje elektrickému vyhoreniu v blízkosti taviacich pecí a odlievacích zón.

Uzavreté pružiny-odolné proti únave:Brzdové pružiny sú úplne zapuzdrené v tvrdej{0}}stenovej ochrannej oceľovej rúrke, aby sa zabránilo poškodeniu mechaniky pružiny vzduchom prenášanou troskou, železnými pilinami a vodným kameňom.

Označenie modelu:

product-907-236

product-1528-1118

product-1516-1096

Tabuľka pomocných funkcií bŕzd
Kódy pomocných zariadení	Názov pomocných zariadení
M	Automatické kompenzačné zariadenie opotrebenia brzdových doštičiek
K1	Cestovný spínač zdvihu uvoľnenia brzdy
K2	Zapojenie brzdy Indikátor zdvihu Cestovný spínač
K3	Spínač limitu opotrebenia brzdových doštičiek
S1	Ľavé-zariadenie na manuálne uvoľnenie
S2	Pravé-zariadenie na manuálne uvoľnenie
F	Štít

kľúčové technické špecifikácie

Jednotka: mm

Model		Priemer brzdového kolesa	Brzdný moment (Nm)	Vzdialenosť ústupu (mm)	A	b	C	D	d	E	F	G1	G2	Hmax	h1	i	K	L	M	n	Hmotnosť (kg)
Brzda	Zodpovedajúce trysky
YWZ9(YWZ5)-160/23	Ed23/5	160	80-160	1.0	430	65	160	160	14	145	85	145	195	435	132	55	130	145	120	8	32.5
YWZ9(YWZ5)-200/23	Ed23/5	200	112-200	1.0	470	80	160	200	14	175	90	165	265	500	160	55	145	150	140	10	35
YWZ9(YWZ5)-200/30	Ed30/5		140-315																		38
YWZ9(YWZ5)-250/23	Ed23/5	250	140-250	1.0	535	100	160	250	18	205	110	200	290	570	190	65	180	180	160	12	42
YWZ9(YWZ5)-250/30	Ed30/5		180-315																		45
YWZ9(YWZ5)-250/50	Ed50/6		315-500		575		190														50
YWZ9(YWZ5)-300/23	Ed23/5	300	180-280	1.25	590	125	160	300	18	255	115	245	330	585	225	80	220	170	180	12	70
YWZ9(YWZ5)-300/30	Ed30/5		250-400																		70
YWZ9(YWZ5)-300/50	Ed50/6		400-630		630		190														75
YWZ9(YWZ5)-300/80	Ed80/6		630-1000																		80
YWZ9(YWZ5)-315/23	Ed23/5	315	180-280	1.25	590	125	160	315	18	255	115	245	330	585	225	80	220	170	180	12	70
YWZ9(YWZ5)-315/30	Ed30/5		250-400																		70
YWZ9(YWZ5)-315/50	Ed50/6		400-630		630		190														75
YWZ9(YWZ5)-315/80	Ed80/6		630-1000																		80
YWZ9(YWZ5)-400/30	Ed30/5	400	200-470	1.25	670	160	160	400	22	310	160	310	420	715	280	100	270	170	220	14	88
YWZ9(YWZ5)-400/50	Ed50/6		400-800		710		190														95
YWZ9(YWZ5)-400/80	Ed80/6		630-1250																		110
YWZ9(YWZ5)-400/121	Ed121/6		1000-2000		700		240							775							125
YWZ9(YWZ5)-500/50	Ed50/6	500	450-1000	1.25	810	200	190	500	22	385	180	365	535	810	335	130	325	180	280	16	175
YWZ9(YWZ5)-500/80	Ed80/6		800-1600
YWZ9(YWZ5)-500/121	Ed121/6		1120-2500		800		240							845							190
YWZ9(YWZ5)-500/201	Ed201/6		2000-4000
YWZ9(YWZ5)-600/121	Ed121/6	600	1800-2800	1.6	925	240	240	600	26	470	220	450	600	1035	425	170	400	185	340	25	300
YWZ9(YWZ5)-600/201	Ed201/6		2500-4500
YWZ9(YWZ5)-600/301	Ed301/6		4000-6500																		305
YWZ9(YWZ5)-630/121	Ed121/6	630	1800-3150	1.6	925	250	240	630	26	470	220	450	600	1035	425	170	400	185	340	25	310
YWZ9(YWZ5)-630/201	Ed201/6		2500-5000
YWZ9(YWZ5)-630/301	Ed301/6		4000-7100																		315
YWZ9(YWZ5)-700/201	Ed201/6	700	2500-5600	1.6	980	280	240	700	27	525	240	500	650	1140	475	190	450	220	360	30	420
YWZ9(YWZ5)-700/301	Ed301/6		4000-8000																		425
YWZ9(YWZ5)-710/201	Ed201/6	710	2500-5600	1.6	980	280	240	710	27	525	240	500	650	1140	475	190	450	220	360	30	420
YWZ9(YWZ5)-710/301	Ed301/6		4000-8000																		425
YWZ9(YWZ5)-800/301	Ed301/12	800	10500-12500	2.0	1230	320	240	800	27	595	280	570	830	1355	530	210	520	240	440	30	545

Poznámka:1. Špecifické modely, konštrukcie a celkové rozmery sa môžu zmeniť bez predchádzajúceho upozornenia.2. Na požiadanie zákazníka sú k dispozícii prispôsobené normálne otvorené produkty-odolné proti výbuchu a neštandardné{2}}produkty.3. Produkty kompatibilné s tryskami série YT1 môžu byť vyrobené podľa potrieb zákazníka. (Poznámka: Celkové rozmery budú podliehať aktualizovanej verzii.)

kľúčové technické špecifikácie

Model brzdy	Zodpovedajúce trysky	Brzdný moment (Nm)	Ústupová vzdialenosť	A	b	C	D	d	E	F	G1	G2	^H_Hmax	h1	i	K	M	n	G3	Hmotnosť (kg)
YWZ9(YWZ5)-160/25	YT1-25Z/4	112-180	0.7	385	65	160	160	14	145	85	145	195	⁴⁰⁰₄₄₀	132	55	130	120	8	65	46
YWZ9(YWZ5)-200/25	YT1-25Z/4	112-225		425	80	160	200	14	175	90	165	265	500	160	55	145	140	10	75	46
YWZ9(YWZ5)-250/25	YT1-25Z/4	140-225	1.0	495	100	160	250	18	205	110	200	290	585	190	65	180	160	12	100	53
YWZ9(YWZ5)-250/45	YT1-45Z/6	250-400		505																54
YWZ9(YWZ5)-315/25	YT1-25Z/4	180-280	1.1	545	125	160	315	18	255	115	245	330	585	225	80	220	180	12	135	77
YWZ9(YWZ5)-315/45	YT1-45Z/6	315-630		557		195														79
YWZ9(YWZ5)-315/90	YT1-90Z/8	630-1250		573									645							101
YWZ9(YWZ5)-400/45	YT1-45Z/6	400-630	1.25	639	160	195	400	22	310	160	310	420	715	280	100	270	220	14	150	99
YWZ9(YWZ5)-400/90	YT1-90Z/8	800-1250		655									760							131
YWZ9(YWZ5)-400/125	YT1-125Z/10	1120-1800		677		240							845							138
YWZ9(YWZ5)-500/90	YT1-90Z/8	1000-1600	1.25	754	200	195	500	22	390	180	365	535	840	335	130	325	280	16	185	196
YWZ9(YWZ5)-500/125	YT1-125Z/10	1400-2250		776		240							890							203
YWZ9(YWZ5)-500/180	YT1-180Z/12	2000-3150											960							226
YWZ9(YWZ5)-630/125	YT1-125Z/10	1800-2800	1.6	900	250	240	630	26	470	220	450	600	1075	425	170	400	340	25	280	313
YWZ9(YWZ5)-630/180	YT1-180Z/12	2500-4000											1145							336
YWZ9(YWZ5)-630/320	YT1-320Z/12	4800-7100		960									1175							415
YWZ9(YWZ5)-710/180	YT1-180Z/12	3100-4500	1.6	957	280	240	710	27	530	240	500	650	1255	475	190	450	360	30	300	456
YWZ9(YWZ5)-710/320	YT1-320Z/12	5000-8000		1018									1305							535
YWZ9(YWZ5)-800/320	YT1-320Z/12	6300-10000	1.6	1130	320	240	800	27	600	280	570	830	1530	530	210	520	440	30	310	710

Poznámka: 1. Pri objednávaní produktov uveďte rozmery uvedené v zátvorkách.2. Špecifické modely, konštrukcie a celkové rozmery sa môžu zmeniť bez predchádzajúceho upozornenia.3. Na požiadanie zákazníka sú k dispozícii prispôsobené normálne otvorené,-nevýbušné a ne{2}}štandardné produkty.

Presná výroba a kontrola tolerancie

Výrobný komponent	Metóda kontroly a metalurgická metrika
Telo brzdového bubna	Presné dynamické vyváženie a ultrazvukové{0}}testovanie porúch na odstránenie vnútorných mikro-dutín.
Mechanizmus spojenia	Ramená z kovanej ocele s vysokou pevnosťou v ťahu s toleranciou štrukturálnej rovnobežnosti menšou alebo rovnou 0,04 mm.
Kontingenčné zostavy	Pevné 304 kolíky z nehrdzavejúcej ocele vložené do bronzových puzdier zakrytých vysoko-grafitom-.
Synchronizácia ramien	Mechanické vyvažovacie tyče s rovnakou{0}}vôľou upravujúce bočné medzery (0,6 mm až 1,0 mm) na blokovanie ťahania jednej-topánky.
Povrchové tienenie	Viac{0}}vrstvový žiaruvzdorný-základný silikónový zinok, po ktorom nasleduje abrazívny-vrchný náter.

Prísne metalurgické overenie pred dodaním

Každá zostava oceliarne je overená na našom -dynamickom simulačnom zariadení, aby sa zabezpečilo prežitie konštrukcie pred opustením továrne. Správy o výrobných testoch (FTR) potvrdzujú:

Statický test pri vysokej teplote{0}:Overuje nominálnu kapacitu brzdného momentu, keď je bubon predhriaty- na 350 stupňov Celzia.

Rapid Cycle Duty Simulation:500 po sebe idúcich operácií otvorenia/zatvorenia pri zaťažení na overenie stability zdvihu pomocnej jednotky.

Audit zarovnania prepojenia:Presné snímanie synchrónneho sťahovania topánky a nulového mechanického viazania.

Inteligentné aktualizácie a konfiguračná matica

Kategória	Dostupné inžinierske možnosti
Aktualizácie automatizácie	Mechanický mechanizmus automatickej kompenzácie opotrebenia na elimináciu manuálnych štrukturálnych úprav.
Telemetria-v reálnom čase	Vysokoteplotné indukčné koncové spínače pre spätnú väzbu otvorenia/zatvorenia a alarmy opotrebovania obloženia.
Tepelný monitoring	Vstavané-snímače teploty PT100 zabudované vo vnútri brzdovej čeľuste pre živé ovládanie-telemetrie miestnosti.
Manuálne operácie	Uzamykateľné ručné-uvoľňovacie páky vybavené elektrickými bezpečnostnými spínačmi.
Integrácia disku	Vysoko{0}}výkonné elektrické{1}}hydraulické trysky AC/DC v súlade s montážnymi stopami DIN 15435.

Certifikát produktu

Zameranie na údržbu a životnosť

Zníženie podšívky:Každý mesiac kontrolujte integrované indikátory opotrebovania; vymeňte súpravy sintrovaného obloženia, keď dosiahnu bezpečnostný limit 3 mm.

Tepelné čistenie:Počas plánovanej údržby linky udržujte dráhu bubna bez silného nahromadenia spekaného prachu alebo železných kameňov pomocou suchého stlačeného vzduchu.

Úpravy zdvihu:Pravidelne sledujte rezervný zdvih ovládača, aby ste sa uistili, že extrémna tepelná rozťažnosť bubna nevedie k čiastočnému ťahaniu čeľuste.

FAQ

Otázka: Prečo sú pre brzdy oceliarní potrebné spekané kovové obloženia namiesto štandardných organických obložení?

Odpoveď: Štandardná organická výstelka sa rozpadá a dochádza k silnému tepelnému vyblednutiu (strata trenia) nad 250 stupňov Celzia. Spekané kovové obloženia si zachovávajú svoju štrukturálnu priľnavosť a odolnosť proti opotrebeniu až do 450 stupňov Celzia, čo je rozhodujúce pre manipuláciu s naberačkami s roztaveným kovom.

Otázka: Môžu tieto brzdy priamo nahradiť staré existujúce európske alebo americké brzdy z oceliarní?

A: Áno. Naše rámy sú skonštruované striktne podľa štandardných rozmerov DIN 15435 a AISE NEMA, čo umožňuje priame spadnutie-na výmenu na existujúce základové dosky žeriava bez štrukturálnych úprav.

Otázka: Ako prežije automatické zariadenie na kompenzáciu opotrebenia drsný prach v oceliarni?

Odpoveď: Automatický kompenzátor je plne mechanický a je uzavretý v utesnenom kryte, ktorý chráni jeho vodiace kolesá pred abrazívnymi železnými pilinami a okolitým prachom typickým pre vysoké pece.

Otázka: Aké konkrétne údaje je potrebné poskytnúť pri cenovej ponuke brzdy panvového žeriavu?

Odpoveď: Uveďte požadovaný bezpečnostný prídržný moment (Nm), priemer bubna, zodpovedajúcu veľkosť rámu motora/hriadeľa, profil okolitej teploty žeriavového priestoru a požadované elektrické napätie.
