Popis

Prehľad produktov

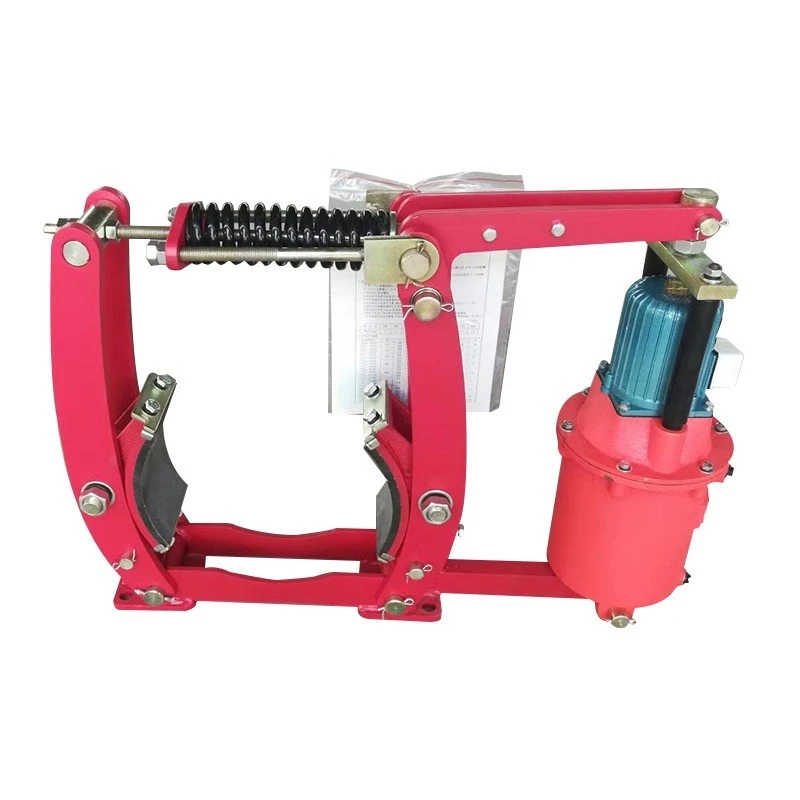

Priemyselné bubnové brzdy pre veľké{0}}záťaže sú brzdové zostavy používané na riadenie spomalenia a pridržania v dopravníkoch, navijakoch, systémoch na manipuláciu s sypkým materiálom, banských zariadeniach a iných priemyselných pohonoch s vysokou-zotrvačnosťou.

Vysvetlenie označenia modelu

Tabuľka hlavných technických parametrov

Jednotka: mm

Model brzdy	Priemer brzdového kolesa	Brzdný moment(N.m)	Ústupová vzdialenosť(mm)	A	b	D1	d	E	F	G	G2	H	h1	i	K	L	M	n	Hmotnosť (kg)
YWZ3-160/18	160	80-140	0.5	345	65	137	14	160	90	155	155	378	132	55	130	275	145	6	25
YWZ3-160/25		112-180	0.8	354		154						432							37
YWZ3-200/18	200	100-125	1.0	346	80	137	14	190	90	180	180	405	160	55	145	277	145	8	28
YWZ3-200/25		112-225		379		154						454				300			43
YWZ3-250/25	250	140-225	1.25	408	100	154	18	210	100	205	205	491	190	65	180	331	190	10	58
YWZ3-250/45		250-400		420		178						509							70
YWZ3-315/25	315	180-280	1.25	510	125	154	18	245	110	245	275	563	225	80	220	433	220	10	74
YWZ3-315/45		315-630		565		178						610				476			78
YWZ3-315/90		630-1250		568		210						625				463			147
YWZ3-400/45	400	400-630	1.6	600	160	178	22	304	140	310	310	682	280	100	270	505	275	12	125
YWZ3-400/90		800-1250		610		210						720							140
YWZ3-400/125		1120-1800		632		254						800							167
YWZ3-500/90	500	1000-1600	1.6	697	200	210	22	368	180	365	365	791	335	130	325	592	330	16	202
YWZ3-500/125		1400-2250		719		254						845							220
YWZ3-500/180		2000-3150		719		254						849							237
YWZ3-630/125	630	1800-2800	2.0	814	250	254	27	470	220	450	450	1021	425	170	400	703	400	20	335
YWZ3-630/180		2500-4000		814		254						1021							358
YWZ3-630/320		4800-7100		815		375						1030							425
YWZ3-710/180	710	3100-4500	2.0	985	280	254	27	520	240	500	550	1121	475	190	450	855	452	22	475
YWZ3-710/320		5000-8000		1045		375													506
YWZ3-800/320	800	8000-12000	2.5	1170	320	375	27	595	280	750	750	1283	530	210	520	982	510	30	716

Vytvorené pre náročnú{0}}prevádzku

Väčšia efektívna kontaktná plocha
Brzdové čeľuste sú pred montážou brúsené a zladené, aby sa dosiahla väčšia alebo rovná 75 % počiatočnej kontaktnej plochy, čím sa znižuje zaťaženie hrán a spomaľuje sa spotreba obloženia v ranej-fáze.

Kontrolovaný stav povrchu bubna
Brzdové bubny sú povrchovo upravené- s drsnosťou brzdného povrchu, ktorá sa zvyčajne reguluje na Ra 3,2 – 6,3 μm, aby sa podporil rovnomernejší prenos trenia a znížilo sa abnormálne ryhovanie.

Schopnosť kompenzácie opotrebovania
Brzdové mechanizmy si vyhradzujú možnosť nastavenia pre opotrebovanie obloženia, čo umožňuje pravidelnú korekciu vôle namiesto skorej výmeny komponentov.

Ochrana povrchu pred priemyselnou expozíciou
Oceľové komponenty kompletné čistenie → lakovanie → procesy vytvrdzovania, s hrúbkou suchého filmu bežne kontrolovanou na 60–100 μm v závislosti od environmentálnych požiadaviek.

Kritické výrobné kroky

Spracovanie bubna
Brzdové bubny sú CNC opracované a kontrolované na sústrednosť, aby sa znížili vibrácie počas záberu.

Kalibrácia pružiny
Skupiny pružín sú pred montážou{0}}upravené, aby sa znížila nerovnováha síl.

Kontaktujte overenie povrchu
Brzdové čeľuste sú namontované s väčšou alebo rovnou 75 % počiatočnej kontaktnej plochy, aby sa znížilo nerovnomerné opotrebovanie počas počiatočnej prevádzky.

Ochrana proti korózii
Povrchová úprava zahŕňa procesy čistenia, náterov a vytvrdzovania pre priemyselné prostredie.

Funkcie prístupu k službe

Bežná údržba môže byť dokončená bez úplnej demontáže brzdy.
Typické kontrolné body zahŕňajú:

Stav opotrebovania podšívky

Stav brzdnej vôle

Deformácia pružiny

Stav otočného pohybu

Činnosť uvoľňovacieho mechanizmu

Možnosti zostavenia

Položka	Možnosti
Systém uvoľnenia	Elektro-hydraulické / elektromagnetické
Trecie obloženie	Štandardná prevádzka / tepelná-odolnosť
Materiál bubna	Oceľová liatina / Liatina
Ochrana povrchu	Priemyselný náter / vonkajšia ochrana
Monitorovanie opotrebovania	Mechanický ukazovateľ / koncový spínač
Rozloženie inštalácie	Horizontálne / Vertikálne
Rozsah dodávky	Len brzda / Brzda + ovládač
