Popis

Prehľad produktu

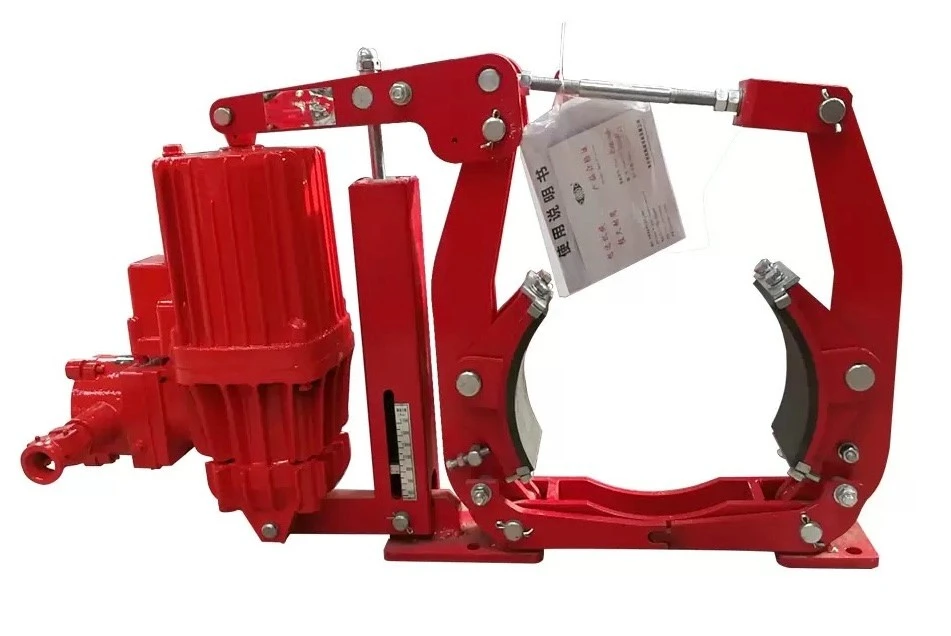

Elektrické hydraulické bubnové brzdy odolné voči výbuchu sú pružinové{0}}elektro{1}}hydraulické brzdové systémy určené na zastavenie a pridržanie rotujúcich zariadení pracujúcich v nebezpečných prostrediach, ako je ťažba, manipulácia s voľne loženým tovarom, petrochemické závody, pobrežné terminály a oblasti s horľavým prachom.

Kľúčové vlastnosti výkonu

Explosion{0}}Izolovaný aktivačný systém
Elektro-hydraulická pomocná sila využíva kryt motora{1}}chránený proti výbuchu a utesnené káblové vstupné konštrukcie, aby sa zabránilo tomu, aby sa zdroje vznietenia dostali do okolitých výbušných plynov alebo prašných atmosfér.

Stabilný brzdný moment pri nepretržitej prevádzke
Pohon premieňa elektrickú energiu na hydraulický lineárny výstup, čím sa eliminuje tlmenie magnetickej sily spojené s dlhými cyklami aktivácie a zachováva sa konzistentné charakteristiky uvoľnenia.

Znížené opotrebenie podložky
Prevod s dvoma-ramenami a synchronizovaný pohyb topánky udržiavajú vyvážený kontaktný tlak na povrch bubna, čím sa znižuje lokálna spotreba trecích blokov.

Riadený záber bŕzd
Vnútorné hydraulické tlmenie zmierňuje rýchlosť návratu počas brzdenia, aby sa znížilo nárazové zaťaženie spojok a komponentov prevodovky.

Výroba a kontrola kvality

Komponent	Riadenie procesov	Overovacie údaje
Tryska odolná proti výbuchu-	Opracovanie krytu a kontrola dráhy plameňa	Záznam o kontrole škáry a krytu
Brzdové ramená	CNC-obrábané kritické rozhrania	Rovnobežnosť ramien Menšia alebo rovná 0,05 mm
Čeľuste brzdového bubna	Obrábanie-oblúkového profilu	Overenie kontaktnej plochy obuvi
Hydraulická komora	Skúška tesnenia a udržiavania tlaku	Žiadny viditeľný únik
Záverečné zhromaždenie	Dynamický test otvárania a zatvárania	Úplný-funkčný záznam zdvihu

Environmentálny a ochranný dizajn

Kategória	Dostupné možnosti
Ochrana pred nebezpečenstvom	Oblasť výbuchu plynu / oblasť horľavého prachu
Napätie trysky	380V / 415V / 440V / prispôsobené
Trecí materiál	Polo-kovový / iný-azbest
Spätná väzba	Koncový spínač / Indikácia opotrebovania
Ochrana povrchu	Vonkajší náter / námorný{0}náter
Inštalácia	Horizontálne / Vertikálne

Vysvetlenie označenia modelu

product-818-255

Príklad:Pre brzdu s priemerom brzdového kolesa 630 mm, menovitým brzdným momentom 2000 N·m a vertikálne usporiadanou brzdovou pružinou na boku brzdovej jednotky by bolo číslo modelu DYW630-2000.

Výkres celkových rozmerov

product-1777-1155

Tabuľka technických údajov

Jednotka: mm

Model brzdy	Zodpovedajúce trysky	Brzdný moment(N.m)	Ústupová vzdialenosť(mm)	A	b	C	D	d	E	F	G1	G2	HHmax	h1	i	K	M	n	L	G3	Hmotnosť (kg)
DYW200-224	Lôžko 30/5	140-315	1.0	543	80	160	200	14	175	90	165	265	500	160	55	145	140	10	150	75	56
DYW250-450	Lôžko 50/6	315-500	1.0	637	100	195	250	18	205	110	200	290	585	190	65	180	160	12	180	100	76
DYW300-750	BEd80/6	630-1000	1.25	692	140	195	300	18	255	115	245	330	585	225	80	220	180	12	170	135	104
DYW315-900	BEd80/6	630-1000	1.25	692	125	195	315	18	255	115	245	330	585	225	80	220	180	12	170	135	104
DYW400-1200	BEd121/6	1000-2000	1.25	764	160	240	400	22	310	160	310	420	760	280	100	270	220	14	170	150	219
DYW500-1600	BEd121/6	1120-2500	1.25	864	200	240	500	22	390	180	365	535	830	335	130	325	280	16	180	185	219
DYW500-1600	BEd201/62	2000-4000	1.25	864	200	240	500	22	390	180	365	535	830	335	130	325	280	16	180	185	329
DYW600-1800	BEd121/6	1800-2800	1.6	989	240	240	600	26	470	220	450	600	1025	425	170	400	340	25	185	280	329
	BEd201/6	2500-4500	1.6	989	240	240	600	26	470	220	450	600	1025	425	170	400	340	25	185	280	335
	BEd301/5	4000-6500	1.6	989	240	240	600	26	470	220	450	600	1025	425	170	400	340	25	185	280	329
DYW630-2000	BEd121/6	1800-2800	1.6	989	250	240	630	26	470	220	450	600	1025	425	170	400	340	25	185	280	329
	BEd201/6	2500-5000	1.6	989	250	240	630	26	470	220	450	600	1025	425	170	400	340	25	185	280	329
	BEd301/64	4000-7100	1.6	989	250	240	630	26	470	220	450	600	1025	425	170	400	340	25	185	280	335
DYW710-2250	BEd121/6	1800-2800	1.6	1044	280	240	710	27	530	240	500	650	1135	475	190	450	360	30	220	300	449
	BEd201/6	2500-5600	1.6	1044	280	240	710	27	530	240	500	650	1135	475	190	450	360	30	220	300	449
	BEd301/6	4000-8000	1.6	1044	280	240	710	27	530	240	500	650	1135	475	190	450	360	30	220	300	454

Poznámka:

Okrem tohto radu bŕzd naša spoločnosť vyrába aj iné typy bŕzd.
Pre neštandardné{0}}produkty s vlastnými modelmi alebo špecifikáciami kontaktujte náš tím technickej podpory.

Typické inžinierske možnosti

Manuálny uvoľňovací mechanizmus pre údržbu izolácie
• Nerezové spojovacie prvky pre korozívne prostredie
• Konfigurácia nízkoteplotného hydraulického média
• Elektrická úprava proti-kondenzácii
• Balík obloženia pre vysoké{0}cykly pre časté brzdenie

Certifikát produktu

Naša spoločnosť prešla medzinárodnou certifikáciou systému kvality ISO 9001 a disponuje komplexnými možnosťami zabezpečenia kvality. Všetky produkty sú certifikované národnými autoritatívnymi inštitúciami, vrátane „Certifikátu o skúške typu bŕzd“, „Certifikátu-dôkazu výbuchu“ a „Certifikátu značky bezpečnosti banského produktu“, čo zaisťuje plnú kvalifikáciu a spoľahlivú kvalitu.

FAQ

Otázka: Ako sa vyberá ochrana proti výbuchu pre rôzne nebezpečné oblasti?

Odpoveď: Výber závisí od klasifikácie nebezpečnej zóny, typu plynu alebo prachu, teploty vznietenia a elektrických požiadaviek na mieste. Certifikácia bŕzd a pohonu musí zodpovedať klasifikácii inštalácie.

Otázka: Prečo zvoliť elektrické hydraulické odblokovanie namiesto elektromagnetického odblokovania v nebezpečných prostrediach?

Odpoveď: Elektro-hydraulické systémy poskytujú vyššiu uvoľňovaciu silu a stabilnejší zdvihový výkon pre stredné a veľké bubnové brzdy a zároveň znižujú kolísanie uvoľňovania počas nepretržitej prevádzky.

Otázka: Znižuje sa brzdný moment opotrebením trecích obložení?

Odpoveď: Normálne opotrebovanie obloženia primárne mení prevádzkovú vôľu. Stabilita krútiaceho momentu závisí viac od výkonu pružiny, geometrie kontaktov a správneho nastavenia vôle.

Otázka: Môže jedna elektro-hydraulická jednotka ovládať viacero bubnových bŕzd?

Odpoveď: Viac{0}}konfigurácie bŕzd môžu byť podporované, keď sa počas konštrukčného návrhu overuje sila uvoľnenia, výtlak oleja a požiadavky na synchronizáciu.

Otázka: Ako je riadená tepelná rozťažnosť brzdového bubna?

Odpoveď: Geometria čeľuste a pohyb spojov si vyhradzujú priestor na kompenzáciu prevádzky, aby sa zachovala schopnosť uvoľnenia pri zmene priemeru bubna počas zvyšovania teploty.

Otázka: Aké podmienky urýchľujú poruchu brzdového obloženia?

Odpoveď: Hlavnými príčinami sú časté núdzové zastavenia, nadmerná teplota bubna, kontaminácia olejom, nesprávna vôľa obuvi a predĺžený šmykľavý kontakt.
